振動變送器

提供安全的振動系統

振動變送器

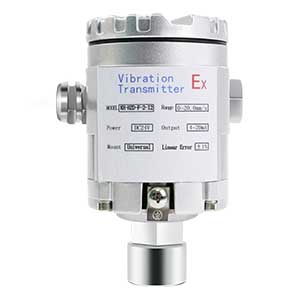

MIC-ZD-F防爆振動變送器

產品型號:MIC-ZD-F
產品特點:防爆振動監測,輸出4-20mA或1-5VDC或RS485
產品詳情


一)概述:

    MIC-ZD-F防爆振動變送器為我公司自主研發的微型變送器,主要由壓電敏感元件及測量、轉換、積分、放大、變送等主要電路組成。它在原壓電式加速度傳感器的基礎上,增加了內置精密積分電路,實現速度量的輸出,具有動態特性優良、頻響寬、使用壽命長、外觀小而精致的特點。本產品具有接線容錯保護,穩定性好,抗干擾能力強等優良特性。

二)主要技術參數:

測量范圍:振動速度 0-200mm/s

振動加速度 0-50g

振動位移 0-8000um

1.   輸出方式:4-20mA兩線制(接線無需正、負區別),RS485通訊

2.   響應頻率:2Hz-2000HZ(加速度量)

5Hz-2000HZ(速度量)

10Hz-2000HZ(振動位移量)

3.   速度方向:從底部到傳感器(正向)

4.   環境溫度:-40℃~+85

5.   精確度:±5%

6.   供電電壓:+24VDC

7.   可承受最大沖擊力:2000g

8.   壓電材料:PZT-5

9.   防護等級:Ip67

10.  重  量: 約110g

11.  外殼材料:航空鋁 或 不銹鋼

12.  防爆等級:EX ia IIB T5 Ga

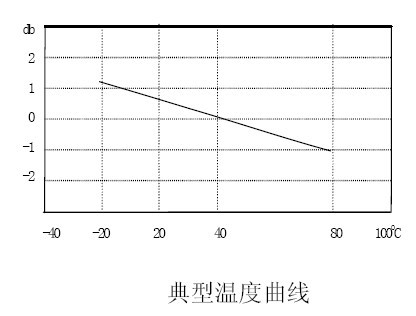

三)溫度曲線參數

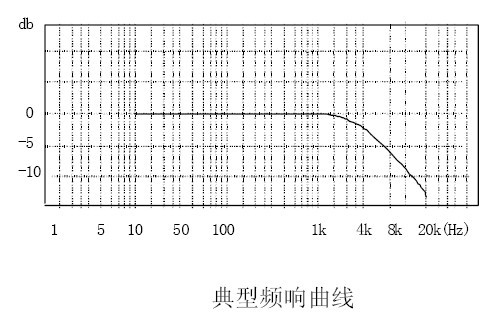

 四)頻響曲線參數

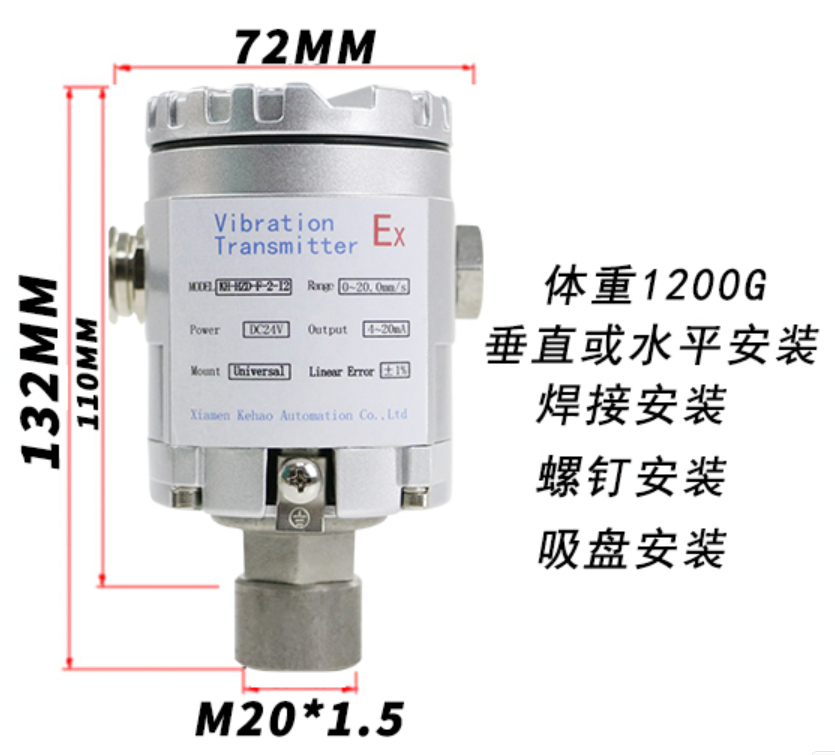

五)外形尺寸參數

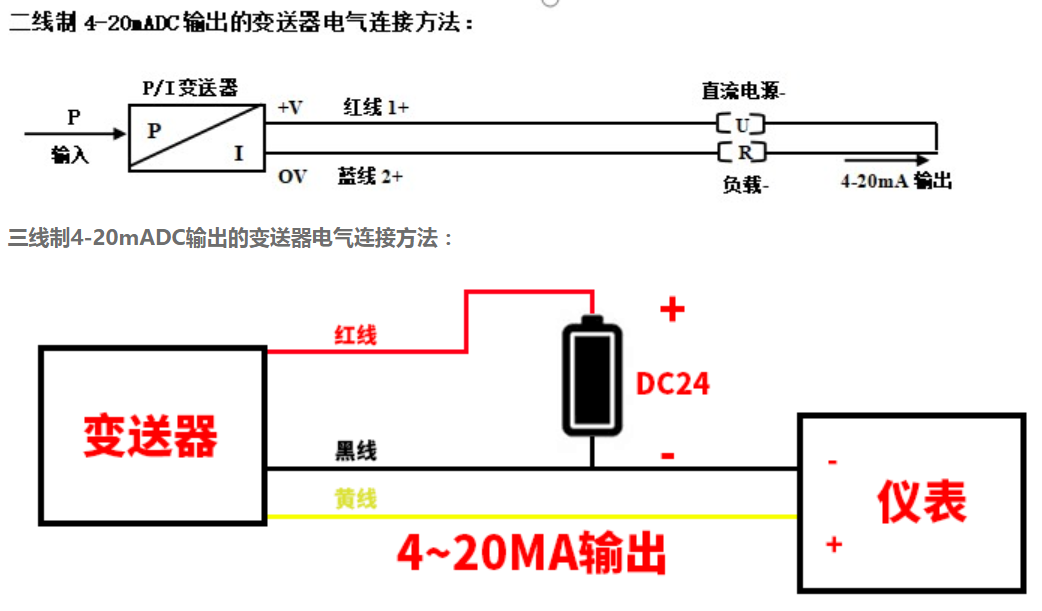

六)原理及接線圖


備注:本產品內部已經做了防倒插功能,所以4-20mA二線制輸出時,引線無需正負之分,既:+24V隨意接一根線,4-20mA接另外一根線即可。

七)選型表

MIC-ZD壓電式一體化振動變送器選型

MIC-ZD-□-C□□-D□□-E□□-F□□

                     ZD測量類型



C量程



D 安裝螺紋



E 電纜長度



F 輸出方式

B(不防爆型)



F(防爆型)





V:

01: 0~10mm/s

02: 0~20mm/s

03: 0~30mm/s

.........

D:

01: 0~100um

02: 0~200um

03: 0~300um

........



11: M8*1.25

12: M10*1.25

13: M5*0.8

14: 1/4~28

15: 磁吸座

16: 特殊定做

01: 1m

02: 2m

03: 3m

.............





44-20mA(默認)

SRS485





實例:MIC-ZD-F  -CV02-D 12-E02-F(4)

表示:測量類型---防爆速度量,量程---0 -20mm/s,安裝方式----M10 × 1.0,電纜長度2米,4-20mA。
